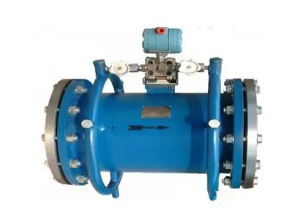

环形孔板是一种差压式流量测量元件，属于标准孔板的衍生结构，专为解决脏污介质、含颗粒流体、高粘度流体的流量测量难题设计，具有抗堵、耐磨、压损小等特点，广泛应用于石油、化工、冶金等工业领域的大口径管道流量计量。
一、工作原理
与普通孔板一致，环形孔板基于伯努利方程和连续性方程工作：当流体流经管道内的环形孔板时，流通截面突然收缩，流速加快、静压力降低，在孔板的上游侧取压口和下游侧取压口之间形成稳定的差压。差压值与流体流量的平方成正比。
通过差压变送器检测该差压信号，结合介质参数、管道参数即可换算出瞬时流量和累积流量。
二、核心结构与设计特点
1. 结构组成
环形孔板的核心是一块中心带圆形阻挡体、边缘为环形节流通道的薄板，主要组件包括：
节流板体：材质可选不锈钢、哈氏合金、钛合金等，耐磨损、抗腐蚀，适配不同介质。
中心阻挡体：占据管道中心区域，避免流体中颗粒、杂质在节流口堆积，是防堵设计的关键。
取压装置：采用法兰取压或角接取压方式，取压口位于孔板上下游规定位置，确保差压检测稳定。
法兰连接件：与管道法兰对接，安装便捷，适配 DN50~DN3000 的大口径管道。
2. 关键设计优势
与普通标准孔板相比，环形孔板的独特结构带来显著优势：
抗堵塞能力强：环形节流通道位于管道边缘，流体中的固体颗粒、纤维杂质可随主流通过，不易在节流口沉积，适合测量污水、纸浆、矿浆、含尘气体等脏污介质。
耐磨性能好：节流通道边缘采用耐磨处理，减少高速流体冲刷磨损，延长使用寿命。
直管段要求低：对上游直管段长度要求仅为5~10D（普通孔板需 10~30D），下游直管段要求≥3D，适合安装空间狭窄的工况。
压力损失小：环形通道的流通面积占比更高，流体收缩与扩张更平缓，压损仅为普通孔板的 1/3~1/2，节能效果显著。
量程比宽：量程比可达 10:1，在低流速工况下仍能保持较高测量精度。
三、技术参数
项目 技术指标
公称口径 DN50~DN3000（大口径管道适配性强）
公称压力 0.6MPa~42MPa（可定制高压型号）
介质温度 -40℃~550℃（高温型需选配耐热材质）
适用介质 液体（含颗粒、高粘度）、气体、蒸汽、脏污流体
精度等级 ±1.0%~±2.0%（取决于取压方式和校准精度）
取压方式 法兰取压、角接取压
材质选择 节流板：304/316 不锈钢、哈氏合金 C276、钛合金；法兰：碳钢、不锈钢
四、适用场景与局限性
1. 典型应用领域
冶金行业：高炉煤气、焦炉煤气、矿浆、冶金废水的流量测量。
石油化工：原油、渣油、含蜡油等高粘度介质，以及含杂质的工艺流体计量。
市政工程：城市污水、工业废水、雨水管网的流量监测。
电力行业：锅炉烟气、粉煤灰输送管道的流量测量（需配套耐磨材质）。
2. 局限性
测量精度略低于标准孔板，不适合高精度计量要求的工况。
对流体的流速分布有一定要求，若管道内流场严重畸变，需加装整流器。
不适用于测量洁净、低粘度的高精度计量场景（此类场景优先选标准孔板或涡街流量计）。
五、安装与使用注意事项
安装方向：确保孔板的节流方向与流体流向一致，中心阻挡体朝向流体来流方向。
直管段要求：上游直管段长度≥5D，下游≥3D，远离阀门、弯头、泵等流场扰动源；若流场复杂，需加装整流器。
取压管路安装：取压管路需加装冷凝罐（蒸汽介质）、沉降罐（脏污介质），防止杂质进入差压变送器。
定期维护：定期清理取压口和节流通道的附着物，检查板体磨损情况，避免因磨损导致测量精度下降。
我可以帮你整理环形孔板与普通标准孔板的性能对比表，方便你快速选型，需要吗？
