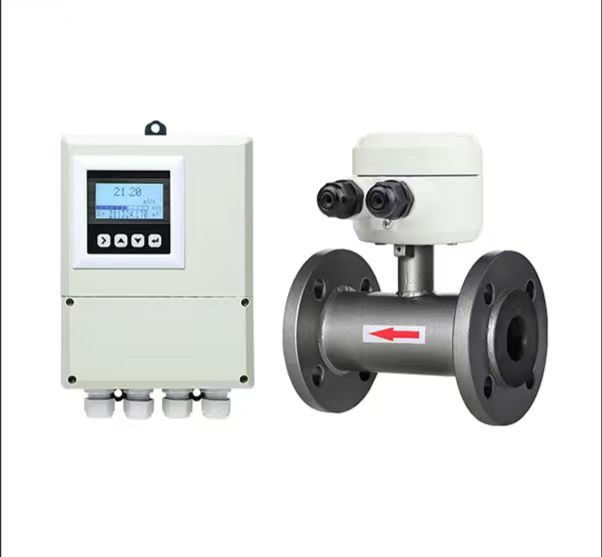

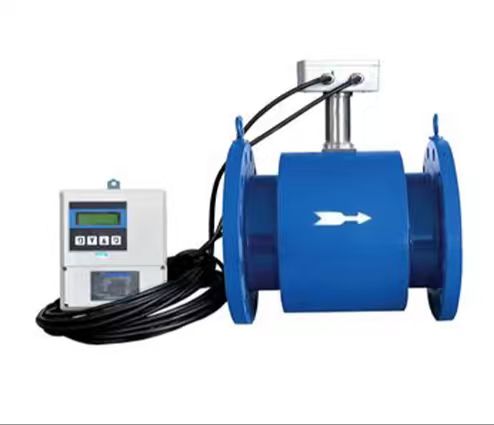

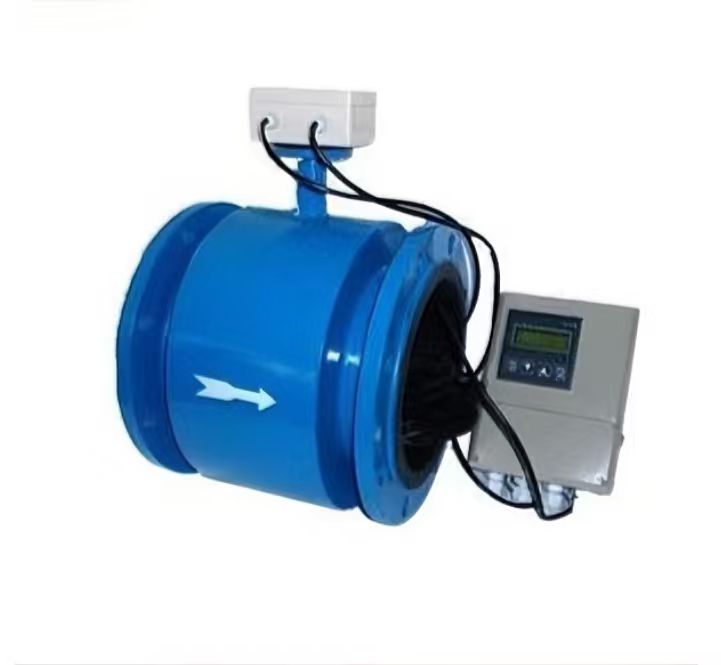

分体式电磁流量计

简要描述：分体式电磁流量计是一种基于法拉第电磁感应定律，用于测量封闭管道中导电液体和浆液体积流量的设备工作原理当导电液体在磁场中沿垂直于磁场方向流动时，液体切割磁感线

基础信息

产品型号

HDLD系列

厂商性质

开职仪表

发布时间

2025-12-23

浏览次数

产品分类

PRODUCT CLASSIFICATION

新闻中心

News Center

详细介绍

分体式电磁流量计是一种基于法拉第电磁感应定律，用于测量封闭管道中导电液体和浆液体积流量的设备

工作原理

当导电液体在磁场中沿垂直于磁场方向流动时，液体切割磁感线会在电极两端产生感应电动势，感应电动势的大小与流体的平均流速、磁场强度、测量管内径成正比，通过转换器对该电动势进行信号处理，即可计算出流体的体积流量。

结构组成

传感器：安装于现场管道上，核心组件包括测量管、励磁线圈、电极、外壳，负责直接与被测流体接触，完成流量信号采集。

转换器：通常安装于控制室或现场便于操作的干燥环境中，通过信号线缆与传感器连接，负责将传感器采集的微弱电动势信号放大、滤波、运算，最终输出标准信号，同时具备数据显示、参数设置、故障诊断等功能。

产品特点

恶劣环境适应性强：传感器可耐受高温、高湿、强腐蚀环境，而转换器可安装于阴凉、干燥、无干扰处，避免现场恶劣条件导致的设备故障，延长整体使用寿命。

测量精度高且稳定：不受流体密度、粘度、温度、压力等物理性质影响，测量精度可达 ±0.5%，且具有良好的重复性。

安装与维护灵活：传感器体积小巧，可安装于管道空间狭窄处；维护时仅需拆卸转换器，无需停流拆卸传感器，降低停机成本。

抗干扰能力突出：采用低频方波励磁技术，有效抑制工频干扰与流体噪声；信号线缆采用屏蔽线，确保信号稳定传输。

功能丰富：具有 RS485、RS232 等数字通讯信号输出，还具备自检与自诊断功能，部分型号有小时总量记录、掉电记录等功能。

技术参数

精度等级：通常为 ±0.5%、±1%。

衬里材质：有聚氨酯、氯丁橡胶、聚四氟乙烯等。

电极材质：包括不锈钢、哈氏合金、钛、铂铱合金等。

连接方式：常见的有法兰夹装、法兰连接等。

介质温度：一般为 0℃-70℃，特殊情况可达 180℃。

公称压力：1.0Mpa-32Mpa。

应用领域

广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理、水利建设等领域，可测量酸、碱、盐等强腐蚀性液体以及泥浆、纸浆等浆液的流量。
