简要描述：固定式功能型超声波流量计是一款面向工业长期监测场景设计的非接触式 / 半接触式流量计量仪表，基于超声波时差法或多普勒法原理，集成了数据采集、分析、远传、控制等多
固定式功能型超声波流量计是一款面向工业长期监测场景设计的非接触式 / 半接触式流量计量仪表，基于超声波时差法或多普勒法原理，集成了数据采集、分析、远传、控制等多功能模块，具有测量精度高、稳定性强、适配工况广的特点，广泛应用于市政水务、石油化工、电力冶金、污水处理等行业的管道流量连续监测与过程控制。
一、核心工作原理
根据被测介质特性，分为两种主流测量模式，可按需切换或自动适配：
时差法（主流模式，适配洁净 / 轻度含气液体）流量计通过成对安装的传感器，向管道内发射两组沿流体顺流和逆流方向传播的超声波信号。流体流动会使顺流信号传播时间缩短，逆流信号传播时间延长，两者的时间差与流体平均流速呈线性正相关。结合管道内径、截面积等参数，即可精准计算瞬时流量与累积流量。多普勒法（拓展模式，适配含颗粒 / 气泡液体）针对污水、矿浆、纸浆等含悬浮物或气泡的介质，利用超声波照射流体中颗粒 / 气泡产生的多普勒频移效应，通过检测反射波的频率变化量，换算出流体流速，适用于恶劣介质的流量测量。
二、核心结构与功能模块
固定式功能型超声波流量计采用模块化分体设计，由三大核心部分组成，支持灵活组合与功能拓展：
组件类别 细分部件 功能与特性
测量端 外夹式传感器 无需开孔，直接固定在管道外壁，适配钢、铸铁、PVC、PE 等材质管道，安装无破损、无压损
插入式传感器 需小口径开孔，探头伸入管道内，抗干扰能力更强，测量精度更高，适合大口径管道（DN500 以上）或粗糙内壁管道
管段式传感器 与管道一体化预制，流场更稳定，精度可达 ±0.5% R，适用于贸易结算等高要求场景

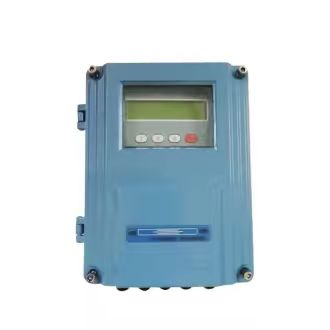

控制端 主机（二次表） 可选壁挂式、盘装式、防爆型，配备 LCD/LED 背光屏，支持中英文菜单；内置高性能微处理器，完成信号运算、数据存储与参数设置
温压补偿模块（选配） 集成温度、压力传感器，自动修正介质温度、压力变化对流量的影响，提升气体 / 蒸汽测量精度
功能拓展端 数据通讯模块 支持 RS485（Modbus RTU/ASCII）、以太网、4G/5G、LoRa 等无线传输，可对接 DCS/PLC 系统或云端平台
报警输出模块 配备 2-4 路继电器输出，可设置流量上下限、传感器故障等报警阈值，触发后自动联动阀门、泵等设备
数据存储模块 内置大容量存储器，可保存 1 年以上的历史流量数据，支持断点续存，断电数据不丢失
三、核心功能优势
长期稳定监测，适配复杂工业工况主机防护等级可达 IP66，传感器防护等级最高至 IP68（可水下 2 米工作），耐受高温（-40℃~160℃）、高湿、强电磁干扰环境；无活动部件，免维护周期长，适合 24 小时连续运行。
测量精度高，量程比宽时差法测量精度可达 **±0.5% R~±1.0% R**，重复性误差≤0.2%；流速测量范围宽至 0.01~32m/s，量程比 1:200，可覆盖从微小流量到高流量的全量程测量需求。
多功能集成，支持智能化管控除基础的流量计量功能外，还集成多参数监测（流速、累积量、介质温度 / 压力）、远程诊断（传感器信号强度、设备运行状态）、历史数据追溯等功能；部分高端型号支持 AI 算法，可自动识别流场异常并预警。
安装灵活，适配多管径多材质管道传感器适配管径范围DN15~DN8000，从小口径工艺管道到大口径市政供水 / 排水管网均可覆盖；支持水平、垂直、倾斜安装，直管段要求低（上游≥5D，下游≥2D），降低现场安装改造成本。
防爆安全设计，满足危险场所需求防爆型主机与传感器符合 Ex d ⅡC T4 防爆标准，可用于石油、化工等易燃易爆危险环境，杜绝安全隐患。
四、关键技术参数
项目 技术指标
测量原理 时差法（标配）、多普勒法（选配）
适配介质 水、柴油、化工溶剂、污水、矿浆等液体；部分型号可测低温液体（液氮、液氧）
适配管径 DN15~DN8000（外夹式 / 插入式）；DN15~DN600（管段式）
测量精度 时差法：±0.5% R~±1.0% R；多普勒法：±1.5% R~±2.0% R
流速范围 0.01~32m/s（双向测量）
介质温度 标准型：-40℃~70℃；高温型：-40℃~160℃
供电电源 主机：AC220V/DC24V；传感器：DC8~36V
输出信号 4-20mA 模拟信号、RS485 / 以太网、4G/5G 无线信号、继电器报警信号
防护等级 主机：IP66；传感器：IP67/IP68
防爆等级 Ex d ⅡC T4（可选）
五、典型应用领域
市政水务：城市自来水管网、污水管网、雨水管网的流量长期监测与漏损分析；
石油化工：原油、成品油、化工溶剂输送管道的流量计量与过程控制；
电力冶金：锅炉冷却水、循环水、高炉煤气洗涤水的流量监测与能耗核算；
污水处理：进水口、出水口、回流污泥的流量计量，满足环保监测数据上传要求；
暖通空调：中央空调冷水 / 热水循环管道的流量测量，助力能源优化管理。
六、安装与使用注意事项
传感器安装：优先选择管道直管段区域，避开阀门、弯头、泵体等流场扰动源；外夹式传感器安装前需清理管道外壁铁锈、油污，均匀涂抹耦合剂，确保与管道紧密贴合。
参数设置：根据管道材质、管径、壁厚准确输入参数；测量含杂质介质时，切换至多普勒法模式，提升测量稳定性。
日常维护：定期检查传感器固定情况与信号强度；每 1~2 年对主机进行一次校准，确保测量精度；恶劣环境下需定期清理传感器表面污垢。
